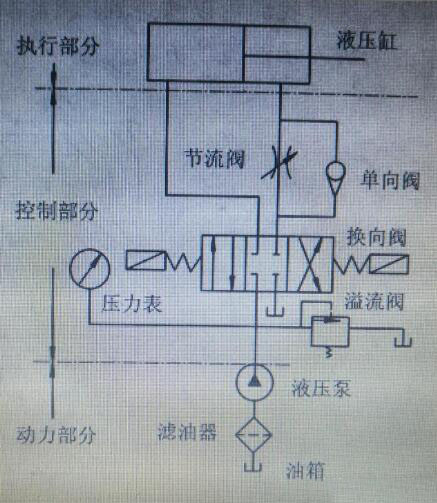

匯銘小編在日常的銷售工作中，經常會遇到剛接觸液壓的客戶不知道液壓原是圖是什么，但可以表述功能，匯銘會通過用戶的表述協助設計液壓原理圖。隨著液壓系統產品的廣泛應用，在掌握系統基本操作的前提下，學會讀懂液壓系統的原理圖也很重要，但對于很多人來講，這是很不容易的，管路、閥門、控制元件。。。。。哇，一大堆東西，那么，是不是就沒有相對輕松的辦法呢？答案是否定的，今天，匯銘小編就給大家分享一篇不錯的文章，看看怎么三步搞定液壓原理圖。



1、要掌握基本理論知識
多學習，學習最新的液壓理論知識，在此不詳談，市場上資料很多，大家可以根據需要自行購買學習。

2、要掌握豐富的實踐經驗
根據學習后的理論知識，結合現場實際，找出與資料中的不同，從而分析液壓原理，也包括設備工作原理等，這樣就能有的放矢，而后反過來再學習，經過多次實踐，就能把具體的某個液壓系統摸的滾瓜爛熟。



3、要識別圖形符號

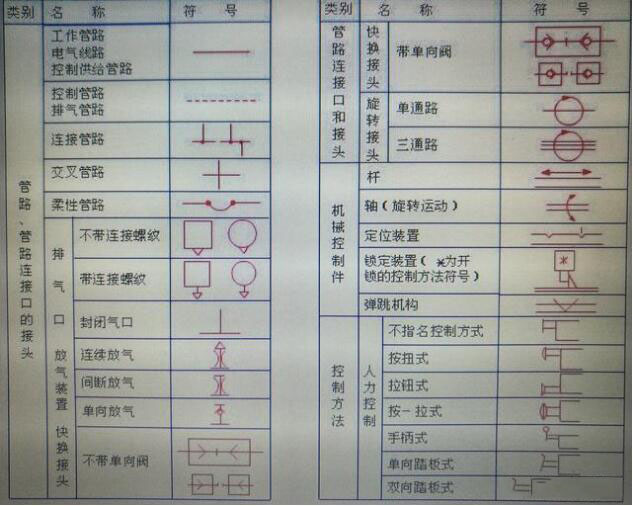

3.1、液壓系統圖形符號的構成要素構成液壓圖形符號的要素有點、線、圓、半圓、三角形、正方形、長方形、囊形等。點表示管路的連接點，表示兩條管路或閥板內部流道是彼此相通的；實線表示主油路管路；虛線表示控制油管路；點劃線所框的內部表示若干個閥裝于一個集成塊體上，或者表示組合閥，或者表示一些閥都裝在泵上控制該臺泵。大圓加一個實心小三角形表示液壓泵或液壓馬達（二者三角形方向相反），中圓表示測量儀表，小圓用來構成單向閥與旋轉接頭、機械鉸鏈或滾輪的要素，半圓為限定旋轉角度的液壓馬達或擺動液壓缸的構成要素；正方形是構成控制閥和輔助元件的要素，例如閥體、濾油器的體殼等；長方形表示液壓缸與閥等的體殼、缸的活塞以及某種控制方式等的組成要素；半矩形表示油箱，囊形表示蓄能器及壓力油箱等。

3.2、液壓圖形的功能要素表示功能要素的圖形符號有三角形、直與斜的箭頭、弧線箭頭等。
3.2.1 實心三角形表示傳壓方向，并且表示所使用的工作介質為液體。泵、馬達、液動閥及電液閥都有這種功能要素的實心三角形。
3.2.2 箭頭表示液流流過的通路和方向，液壓泵、液壓馬達、彈簧、比例電磁鐵等上面加的箭頭表示它們是可進行調節的。
3.2.3 弧線單、雙向箭頭表示電機液壓泵液壓馬達的旋轉方向，雙向箭頭表示它們可以正反轉，其他如“W”表示彈簧等。



3.3 其他符號管路連接及管接頭符號、機械控制件和控制方式符號、泵和馬達圖形符號、液壓缸圖形符號、各種控制閥（如壓力閥、流量閥、方向閥等）圖形符號、各種輔助元件的圖形符號、檢測器或指示器圖形符號等。

綜上撰述，通過理論知識的學習，配合實踐工作中的應用，可以更快的掌握液壓系統的認識，利用液壓原理圖更可以高效地與匯銘這咱液壓供應商進行溝通，準確定型產品功能等參數，達到事半功倍的效果。
